接近开关

一、接近开关有哪些种类？每一种的原理、特点和应用场合？

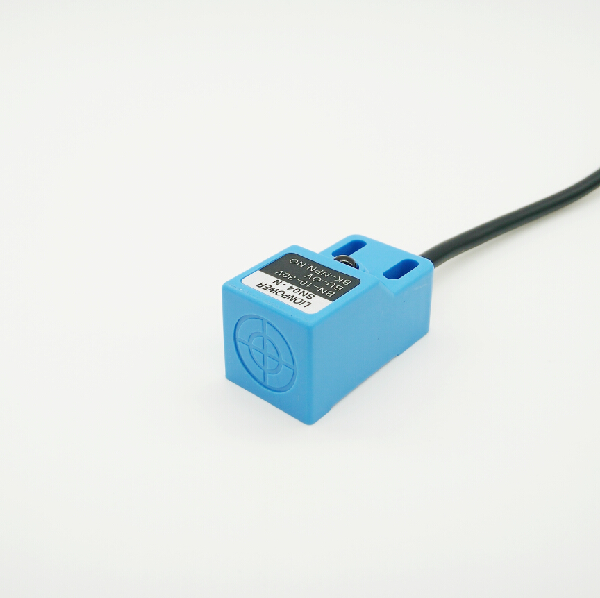

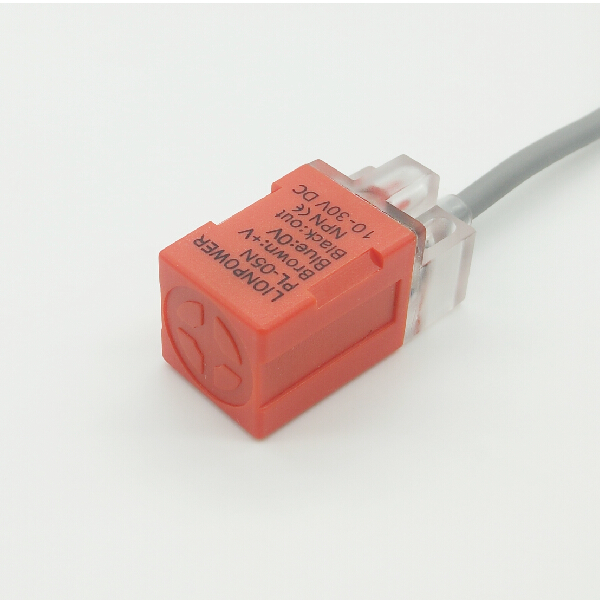

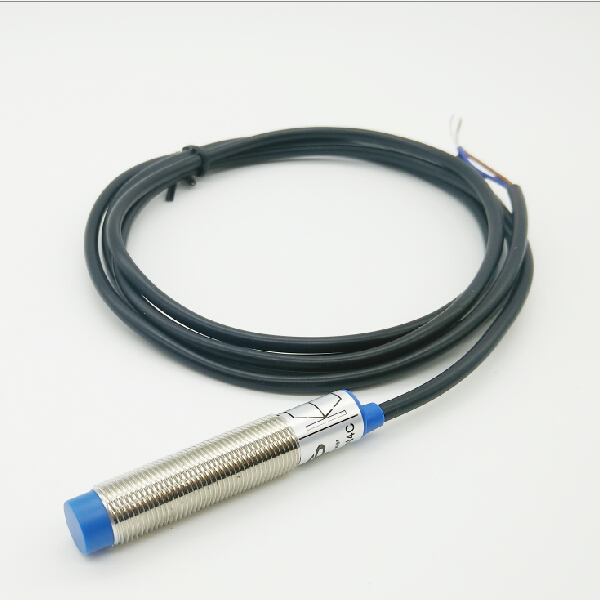

1　电感式接近开关：

　　原理：由电感线圈和电容及晶体管组成振荡器，并产生一个交变磁场，当有金属物体接近这一磁场时就会在金属物体内产生涡流，从而导致振荡停止，这种变化被后极放大处理后转换成开关信号输出。

　　特点：A抗干扰性能好，开关频率高，大于200HZ.

 B只能感应金属

　　应用：各种机械设备上之位置检测。

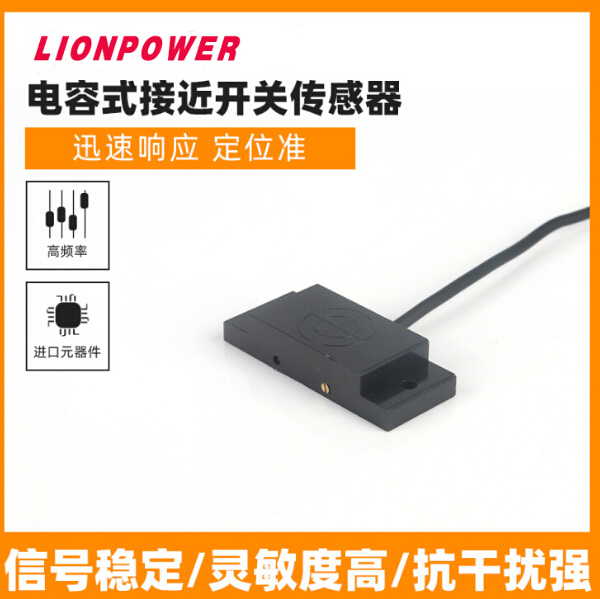

2 电容式接近开关：

　　原理：当有物体接近感应极片时，极片和物体就构成了一个电容，从而导致振荡极的状态发生变化，后极将这种变化放大处理后输出一个开关信号。

　　特点：A不但能检测金属，还能检测塑料，玻璃，水，油等物质。

B易受干扰，注意安装位置。

C感应距离可调整。

D频率约50HZ.

应用：依据其特点，特别适合于非金属物的检测，如食品、化工等行业。

3 霍尔式接近开关

　　利用霍尔原理，主要用来检测磁性物质，频率高。

二、主要技术参数

1 检测距离：检出物以规定方向移向接近开关检测面，使开关刚好动作时，检测物与接近开关检测面间的距离。

2回差（差动距离）：检测距离与复归距离之差。

    3 应答频率：开关每一秒内可反应之输出频率。

    4工作电压：正常工作所允许加的电压　

5负载能力：最大允许输出电流

6输出形式：NPN常开、NPN常闭、PNP常开、PNP常闭

光电开关

百科名片

光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。

概述

　　光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

　　接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。

　　目前，这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

光电开关的分类

1 按检测方式分

　　常用光电开关的分类方法：按检测方式可分为反射式、对射式和镜面反射式三种类型。对射式检测距离远，可检测半透明物体的密度（透光度）。反射式的工作距离被限定在光束的交点附近，以避免背景影响。镜面反射式的反射距离较远，适宜作远距离检测，也可检测透明或半透明物体。

　　表1给出了光电开关的检测分类方式及特点说明。

2 按结构分类

　　光电开关按结构可分为放大器分离型、放大器内藏型和电源内藏型三类。

　　放大器分离型是将放大器与传感器分离，并采用专用集成电路和混合安装工艺制成，由于传感器具有超小型和多品种的特点，而放大器的功能较多。因此，该类型采用端子台连接方式，并可交、直流电源通用。具有接通和断开延时功能，可设置亮、音动切换开关，能控制6种输出状态，兼

光电开关

有接点和电平两种输出方式。

　　放大器内藏型是将放大器与传感一体化，采用专用集成电路和表面安装工艺制成，使用直流电源工作。其响应速度局面（有0.1ms和1ms两种），能检测狭小和高速运动的物体。改变电源极性可转换亮、暗动，并可设置自诊断稳定工作区指示灯。兼有电压和电流两种输出方式，能防止相互干扰，在系统安装中十分方便。

　　电源内藏型是将放大器、传感器与电源装置一体化，采用专用集成电路和表面安装工艺制成。它一般使用交流电源，适用于在生产现场取代接触式行程开关，可直接用于强电控制电路。也可自行设置自诊断稳定工作区指示灯，输出备有SSR固态继电器或继电器常开、常闭接点，可防止相互干扰，并可紧密安装在系统中。

光电开关应用领域

　　除了安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。照明技术网是覆盖面最广，信息量最全的照明技术网站，主要包括led照明，智能照明，霓虹灯，光纤照明，照明设计，灯光设计，道路照明等。光电开关还在许多方面得到了应用，例如在行程控制、直径限制、转速检测、气流量控制等方面。我们相信光电开关会做得越来越先进，它的应用也会越来越广泛。应用举例：从图6可以看出光电开关的各种应用。其中，图6（a）为光电开关用于对材料的定位剪切控制；图6（b）为用光电开关来控制液面位的上下限值，当液面位高于或低于上下极限液面位时，光电开关控制电路可使阈门打开或关闭，使液面位的高度保持在上下限之间；图6（c）为利用物体对光的遮挡作用，检测物体的通过个数，或物体是否存在；图6（d）为利用光的直线传播性，检验产品是否等高排列；图6（e）为将光电开关用在流水生产线上，来检测产品的个数；图6（f）为用光电开关检测液面位的高低。

光电开关工作原理

　　图1 所示是反射式光电开关的工作原理框图。图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分

或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。

　　光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

光电开关的特点

光电开关主要类型

综述

　　光电开关的重要功能是能够处理光的强度变化：利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束，发射的光束一般来源于发光二极管（LED）和激光二极管。光束不间断地发射，或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。接收器有光电二极管或光电三极管组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面的是检测电路，它能滤出有效信号和应用该信号。光电式接近开关广泛应用于自动计数、安全保护、自动报警和限位控制等方面。分类：光电开关可分为对射型；漫反射型；镜面反射型；槽式光电开关；光纤式光电开关。

对射型光电开关

　　由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

　　特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

漫反射型光电开关

　　是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

镜面反射型光电开关

　　由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

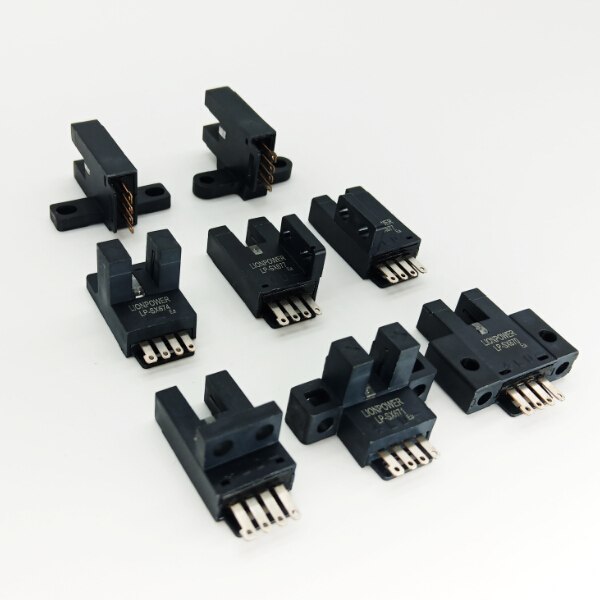

槽式光电开关

　　槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

光纤式光电开关

　　光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式。

光电开关技术指标

　　塑料或金属外壳，有圆柱形、方形、叉型、玻璃或塑料光纤等直射系统检测距离长，最大100m，检测不透明物体准确、可靠，抗恶劣条件好（灰尘、散射光导）反射系统检测距离中等，最大15m，易于安装，检测不透明物体或非反射性透明物体；极性反射系统可以检测反射物体漫射系统检测距离短，最大2m，取决于物体的反射系数，安装及设置简单，可检测透明、反射或半透明的物体，需要洁净的环境带背景抑制功能的漫射系统对背景物体不敏感，检测距离与物体的颜色无关继电器或固态输出两种方式，还有模拟量（4－20mA）输出的专用系列产品可选择的功能：时间延迟、分离放大器、灵敏度调节等三种接线方式：螺丝端子、插接件、电缆引线，最高防护等级为IP67Design18市场上最广泛使用的标准，第一代Ø18且具备背景抑制功能。

相关比较

　　光控开关与光电开关的区别

1、首先可以确定光控开关不属于光电开关。

2、光电开关是通过把光强度的变化转换成电信号的变化来实现控制的。

　　它是利用被检测物体对红外光束（区分点）的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。光电开关在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。

　　根据检测方式的不同，红外线光电开关可分为：

　　（1）.漫反射式光电开关

　　（2）.镜反射式光电开关

　　（3）.对射式光电开关

  （4）.槽式光电开关

　　（5）.光纤式光电开关3、光控开关，它的“开”和“关”是靠可控硅的导通和阻断来实现的，而可控硅的导通和阻断又是受自然光（区分点）的亮度（或人为亮度）的大小所控制的。该装置适合作为街道、宿舍走廊或其它公共场所照明灯，起到日熄夜亮的控制作用，以节约用电。

4、光电开关应用的环境是影响其长期工作可靠性的重要条件。当光电开关工作于最大检测距离状态时，由于光学透镜会被环境中的污物粘住，甚至会被一些强酸性物质腐蚀，以至降低使用参数特性。但光控开关不受“检测距离”这一指标的影响。

　　光电开关和光电继电器的区别

　　光电开关是由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。

　　光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

　　光电继电器的工作原理和特性。继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。光电耦合器与光电开关的区别

　　光电耦合器就是我们所说的光耦，它的原理是通过发光二极管照射三极管从而使得三极管导通和关短，通过调节二极管电压大小调节发光强度，从而使流过三极管的电流变化，常常用光藕是来反馈用。

　　而光电开关原理类似，不过它只是用来当作开关用的，也就是发光就三极管开通就是，z这需要一个挡光的东西,但并不需要调节电流大小，一般用在一般控制上，不能精确表针。

专用名词说明

1 检出距离

　　对射式和镜面反射式光电开关的检出距离是指光轴上无有效遮挡物野战，可稳定检出的最大距离。

　　反射式光电开关的检出距离则是可稳定检出标准检测物的最大距离。

2 回差距离

　　回差距离指动作距离与复位距离之差。它用检出距离的比率来表示，一般在检出距离的20%以下。

3 响应时间

　　把从受光器初始有效受光到输出动作所需的时间称作响应时间。

　　把从受光器初始有效遮光到输出复位所需的时间称为复位应用时间。

4 暗动

　　暗动（DARK ON）：即遮光动作。它表示在进入受光器的光速减少到一定程序时或被全遮时，输出晶体管将导通输出。

5 亮动

　　亮动（LIGHT ON），也称受光动作。它是指进入受光器的光束增加到一定量时，输出晶体管导通且有输出。

6 外同步输入功能

　　在一般情况下，凡具有外部诊断输入功能的光电开关，一般均具有外同步功能。

　　也就是说，用接点或晶体管导通等方法使图2中的蓝线与黑线短接（ON）可随时停止投光。可以据此在工作前预检传感器检测是否正常。在工作中，利用此性质也可随时接受控制系统发出的运行或中断指令。如果将前一个输出与后一个外同步输入进行串接，则可实现与门等功能。

使用及注意事项

　　光电开关可用于各种应用场合，图3所示为光电开关在多种场合的应用例图。另外，在使用光电开关时，还应注意环境条件，以使光电开关能够正常可靠的工作。

避免强光源

　　光电开关在环境照度较高时，一般都能稳定工作。但应回避将传感器光轴正对太阳光、白炽灯等强光源。

　　在不能改变传感器（受光器）光轴与强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

防止相互干扰

MGK 系列新型光电开关通常都具有自动防止相互干扰的功能，因而不必担心相互干扰。然而，HGK系列对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。当然，使用不同频率的机种也是一种好办法。

HGK系列反射式光电开关防止相互干扰的有效办法是拉开间隔。而且检测距离越远，间隔也应越大，具体间隔应根据调试情况来确定。当然，也可使用不同工作频率的机种。

镜面角度影响

　　当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器与检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

排除背景物影响

　　使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。

　　因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。

自诊断功能使用

　　在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断功能而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

消除台面影响

　　如图4（a）所示，投光器与受光器在贴近台面安装时，可能会出现台面反射的部分光束照到受光器而造成工作不稳定。对此可采用如图4（b）的方法，使受光器与投光器离开台面一定距离并加装遮光板。

严禁用稀释剂等化学物品，以免损坏塑料镜。高压线、动力线和光电传感器的配线不应放在同一配线管或用线槽内，否则会由于感应而造成（有时）光电开关的误动作或损坏，所以原则上要分别单独配线。

下列场所，一般有可能造成光电开关的误动作，应尽量避开：

●灰尘较多的场所；

●腐蚀性气体较多的场所；

●水、油、化学品有可能直接飞溅的场所；

●户外或太阳光等有强光直射而无遮光措施的场所。

●环境温度变化超出产品规定范围的场所；

●振动、冲击大，而未采取避震措施的场所。

旋转编码器

百科名片

旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。

目录

基本简介

　　编码器如以信号原理来分可分为

　　增量脉冲编码器:SPC

　　绝对脉冲编码器:APC

　　两者一般都应用于速度控制或位置控制系统的检测元件.

　　增量型编码器与绝对型编码器的区分

旋转编码器外形图片（标准 GB86）

工作原理

　　由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

　　由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

　　编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

　　分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

信号输出

　　信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。

　　信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。

　　如单相联接，用于单方向计数，单方向测速。

A.B两相联接，用于正反向计数、判断正反向和测速。

A、B、Z三相联接，用于带参考位修正的位置测量。

A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。

　　对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。

　　旋转编码器由精密器件构成，故当受到较大的冲击时，可能会损坏内部功能，使用上应充分注意。

注意事项

　　（1）安装

　　安装时不要给轴施加直接的冲击。

　　编码器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意。

　　轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命。

　　不要将旋转编码器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。

　　（2）振动

　　加在旋转编码器上的振动，往往会成为误脉冲发生的原因。因此，应对设置场所、安装场所加以注意。每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。

　　（3）关于配线和连接

　　误配线，可能会损坏内部回路，故在配线时应充分注意：

① 配线应在电源OFF状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。

② 若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。

3 若和高压线、动力线并行配线，则有时会受到感应造成误动作成损坏，所以要分离开另行配线。

④ 延长电线时，应在10m以下。并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。

⑤ 为了避免感应噪声等，要尽量用最短距离配线。向集成电路输入时，特别需要注意。

6 电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰（串音），因此应用电阻小、线间电容低的电线（双绞线、屏蔽线）。

　　对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米

热电偶

中文名称：热电偶

英文名称：thermocouple

定义1：基于泽贝克效应在电路中产生电动势的一对不同材料的导电体。

所属学科：电力（一级学科）；电测与计量（二级学科）

定义2：一端结合在一起的一对不同材料的导体，并应用其热电效应实现温度测量的敏感元件。

所属学科：机械工程（一级学科）；仪器仪表元件（二级学科）；仪器仪表机械元件-敏感元件（三级学科）

百科名片

热电偶是温度测量仪表中常用的测温元件,是由两种不同成分的导体两端接合成回路时，当两接合点 热电偶温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表,记录仪表和电子调节器配套使用。

目录

概述

热电偶是一种感温元件，是一种仪表。它直接测量温度，并把温度信号转

换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。

　　在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表， 测得热电动势后，即可知道被测介质的温度。

热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。

　　附：热电偶冷端补偿计算方法：从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度。 从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度

常见问题

对于热电偶的热电势，应注意如下几个问题：

1：热电偶的热电势是热电偶工作端与冷端两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；

2：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，

3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

工作原理

　　两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就

是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

　　热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：

1：热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；

2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；

3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

特点

◆装配简单，更换方便　◆压簧式感温元件，抗震性能好

◆测量范围大（－200℃～1300℃,特殊情况下－270℃～2800℃）

◆ 机械强度高，耐压性能好

◆ 耐高温可达2800度

种类

　　常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

热电偶结构

　　热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结

  构要求如下：

①组成热电偶的两个热电极的焊接必须牢固；

②两个热电极彼此之间应很好地绝缘，以防短路；

③补偿导线与热电偶自由端的连接要方便可靠；

④保护套管应能保证热电极与有害介质充分隔离。

常用热电偶材料

热电偶分度号 热电极材料 使用温度范围（℃）正极 负极

S 铂铑合金（铑含量10 %） 纯铂 0-1400

R 铂铑合金（铑含量13 %） 纯铂 0-1400

B 铂铑合金（铑含量30%） 铂铑合金（铑含量6% ） 0-1400

K 镍铬 镍硅 -200-+1000

T 纯铜 铜镍 -200-+300

J 铁 铜镍 -200-+600

N 镍铬硅 镍硅 -200-+1200

E 镍铬 铜镍 -200-+700

热电偶的种类:装配热电偶，铠装热电偶，端面热电偶，压簧固定热电偶，高温热电偶，铂铑热电偶，防腐热电偶，耐磨热电偶，高压热电偶，特殊热电偶，手持式热电偶，微型热电偶，贵金属热电偶 ,快速热电偶,钨铼热电偶，单芯铠装热电偶等等。

　　从理论上讲，任何两种不同导体（或半导体）都可以配制成热电偶，但是作为实用的测温元件，对它的要求是多方面的。为了保证工程技术中的可靠性，以及足够的测量精度，并不是所有材料都能组成热电偶，一般对热电偶的电极材料，基本要求是：（1）、在测温范围内，热电性质稳定，不随时间而变化，有足够的物理化学稳定性，不易氧化或腐蚀；（2）、 电阻温度系数小，导电率高，比热小；（3）、测温中产生热电势要大，并且热电势与温度之间呈线性或接近线性的单值函数关系；（4）、材料复制性好，机械强度高，制造工艺简单，价格便宜。

类别

　热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93±3℃时，绝缘电阻≥0.5兆欧（电压100V）高温下的绝缘电阻，热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

热电偶的基本定律

1、均质导体定律

　　由同一种均质材料（导体或半导体）两端焊接组成闭合回路，无论导体截面如何以及温度如何分布，将不产生接触电势，温差电势相抵消，回路中总电势为零。

　　可见，热电偶必须由两种不同的均质导体或半导体构成。若热电极材料不均匀，由于温度梯存在，将会产生附加热电势。

2，中间导体定律

　　在热电偶回路中接入中间导体（第三导体），只要中间导体两端温度相同，中间导体的引入对热电偶回路总电势没有影响，这就是中间导体定律。

　　应用:依据中间导体定律，在热电偶实际测温应用中，常采用热端焊接、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统。

　　有人担心用铜导线连接热电偶冷端到仪表读取mV值，在导线与热电偶连接处产生的接触电势会使测量产生附加误差。根据这个定律，是没有这个误差的！

3，中间温度定律

　　热电偶回路两接点（温度为T、T0）间的热电势，等于热电偶在温度为T、Tn时的热电势与在温度为Tn、T0时的热电势的代数和。Tn称中间温度。

　　应用:由于热电偶E-T之间通常呈非线性关系,当冷端温度不为0℃时，不能利用已知回路实际热电势E（t,t0)直接查表求取热端温度值；也不能利用已知回路实际热电势E（t,t0)直接查表求取的温度值，再加上冷端温度确定热端被测温度值，需按中间温度定律进行修正。初学者经常不按中间温度定律来修正!

4，参考电极定律

　　这个定律是专业人士才研究、关注的，一般生产、使用环节的人士不太了解，简单说明就是：用高纯度铂丝做标准电极，假设镍铬-镍硅热电偶的正负极分别和标准电极配对，他们的值相加是等于这支镍铬-镍硅的值。

热电偶的安装要求

　　对热电偶与热电阻的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点:

1、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻.

2、带有保护套管的热电偶和热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

(1)对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电偶或热电阻插入深度应选择100毫米;

(2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;

(3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1 m即可.

(4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.

热电偶的正确使用

　　正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。安装不正确，热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。

1、安装不当引入的误差

　　如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍；热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性；热电偶冷端太靠近炉体使温度超过100℃；热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。

2、绝缘变差而引入的误差

　　如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。

3、热惰性引入的误差

　　由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。时间常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时间常数，除增加传热系数以外，最有效的办法是尽量减小热端的尺寸。使用中，通常采用导热性能好的材料，管壁薄、内径小的保护套管。在较精密的温度测量中，使用无保护套管的裸丝热电偶，但热电偶容易损坏，应及时校正及更换。

4、热阻误差

　　高温时，如保护管上有一层煤灰，尘埃附在上面，则热阻增加，阻碍热的传导，这时温度示值比被测温度的真值低。因此，应保持热电偶保护管外部的清洁，以减小误差。

故障处理案例

　　热电偶输入产生故障判别法

　　按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。若仪表上排数码管显示不是发热体的温度，而显示“OVER”、“0000”或“000”等状况，说明仪表输入部位产生故障,应作如下试验：

A）把热电偶从仪表热电偶输入端拆下，再用任何一根导线把仪表热电偶输入端短路。通电时，仪表上排数码管显示值约为室温时，说明热电偶内部连线开路，应更换同类型热电偶。若还是以上所说的状况，说明仪表在运输过程中，仪表的输入端被损坏，要调换仪表。

B）把上述故障仪表的热电偶拆去，换用旁边运行正常的同种分度号仪表上接入的热电偶，通电后，原故障仪表上排数码管显示发热体温度时，说明热电偶内部连线开路，更换同类型热电偶。若还是以上所说的状况，说明仪表在运输过程中，仪表的输入端被损坏，要更换仪表。

C）把有故障的热电偶从仪表上拆下来，用万用表放在测量欧姆（R）*1档，用万用表两表棒去测热电偶两端，若万用表上显示的电阻值很大，说明热电偶内部连接开路，更换同类型热电偶。否则有一定阻值，说明仪表输入端有问题，应更换仪表。

2）按照仪表接线图接线正确，若仪表通电后，仪表上排数码管显示有负值等现象，说明接入仪表的热电偶“+”与“—”接错而造成的。只要重新调换一下即可。

3）接线正确仪表在运行时，仪表上排数码管显示的温度与实际测量的温度相差40ºC~70ºC。甚至相差更大，说明仪表的分度号与热电偶的分度号搞错。按热电偶分度号B、S、K、E等热电偶的温度（ºC）与毫伏（MV）值的对应关系来看，同样温度（ºC）的情况下，产生的毫伏值（MV）B分度号最小，S分度号次小，K分度号较大，E分度号最大，按照此原理来判别。

温度补偿

　　由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。

和热电阻区别

　　第一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热电偶是产生感应电压的变化，他随温度的改变而改变。.虽然都是接触式测温仪表,但它们的测温范围不同，热电偶使用在温度较高的环境，如铂铑30---铂铑6(B型)测量范围为300度~~1600度,短期可测1800度。S型测一20~~1300(短期1600),K型测一50~~1000，短期1200).XK型一50~~600(800),E型一40~~800(900).还有J型，T型等。这类仪表一般用于500度以上的较高温度，低温区时输出热电势很，当电势小时，对抗干扰措施和二次表和要求很高,否则测量不准,还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。这时在中低温度时，一般使用热电阻测温范围为一200~~500,甚至还可测更低的温度(如用碳电阻可测到1K左右的低温).现在正常使用铂热电阻Pt100，(也有Pt50、100和50代表热电阻在0度时的阻值。在旧分度号中用BA1,BA2来表示,BA1在0度时阻值为46欧姆，在工业上也有用铜电阻,分度号为CU50和CU100，但测温范围较小，在一50~~150之间，在一些特殊场合还有铟电阻、锰电阻等)。

　　第二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围（当然可以检测负温度），热电偶可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

　　第三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热电偶是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

　　第四、工作中的现场判断

　　热电偶有正负极、补偿导线也有正负之分，首先保证连接，配置确.在运行中。常见的有短路,断路,接触不良(有万用表可判断)和变质(根据表面颜色来鉴别)。检查时，要使热电偶与二次表分开，用工具短接二次表上的补偿线，表指示室温再短接热电偶接线端子，表批示热电偶所在的环境温度(不是，补偿线有故障)，再用万用表mv档大体估量热电偶的热电势(如正常，请检查工艺）。

　　热电阻短路和断路用万用表可判断，在运行中，怀疑短路，只要将电阻端拆下一个线头看显示仪表，如到最大，热电阻短路回零，导线短路，保证正常连接和配置时，表值显示低或不稳，保护管可能性进水了显示最大，热电阻断路显示最小短路。耐磨热电偶

　　耐磨热电偶是电厂循环流化订锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品,G系列博采众长,采用独特的工艺配方,在失态平衡中制作出耐磨合金该产品与普通不锈钢金属,金属陶瓷保护管,与市场上同类耐磨合金保护管相比,其使用寿命提高1-5倍.由于环境温度差,温控点过高,振动较大,鼓风机风速过高,磨损严重,造成温度测量非常困难,使用寿命很短暂,一般的耐磨合金只有10-90天就磨透损坏,烧弯,折断,造成热电偶损坏,给用户带来很大的损失和不必要的麻烦,本公司生产的G系列弥补了这个缺点.G系列抗冲刷,耐磨热电偶经过数百厂家,每年近万次的使用,反应很好,在很多场合具有领先同行的实力,完全可以同进口产品相媲美.该产品具有抗振,耐磨,耐腐蚀,灵敏度高,稳定性好,准确性高,使用寿命长等优点,是目前电厂,水泥厂,化工冶炼厂等高温耐磨领域首选温度测量保护管.

　　主要技术参数

　　电气出口：M20×1.5，NPT1/2

　　耐磨头硬度：HRC60-65

　　防护等级：IP65

　　热电偶的安装要求及注意事项

　　对热电偶与热电阻的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点:

1、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻.

2、带有保护套管的热电偶和热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

(1)对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电偶或热电阻插入深度应选择100毫米;

(2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;

(3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1 m即可.

(4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.
