工业自动化仪表品种繁多，从信息的获得、传递、反映和处理的过程把工业自动化仪表分为五大类。

检测仪表

　　生产过程中，介质在设备、管道不同部位的温度、压力、流量、物位以及其他物理量瞬息万变，始终处于变化之中。检测仪表就是用以检测上述物理量在每个瞬间的量值。

　　按照所测量工艺参数的不同，检测仪表可分为如下几种：

　　1．温度仪表：

　　常用的温度测量仪表有玻璃温度计、双金属温度计、压力式（温包）温度计、温度开关、热电偶、热电阻，还有辐射高温计及光学高温计、光电比色高温计等辐射式温度计。

　　2．压力仪表：

　　压力测量仪表用于检测压力、真空和压差。根据其工作原理可分为：弹性式压力计（按其弹性元件又分为弹簧管压力计、膜片压力计、膜盒压力计、压力开关等）；传感式压力计（如电阻式、电容式、电感式、霍尔式压力计等）；液柱式压力计（如U形管、直管、倾斜管压力计)；还有精度较高通常用于校验标准压力表的活塞式压力计。

　　3．流量仪表：

　　流量测量仪表品种繁多，目前应用最为广泛的是由节流装置和与其配套的差压流量变送器。常用的节流装置有孔板、喷嘴和文丘里管。其他常用的流量仪表还有水表、转子流量计、椭圆齿轮流量计、靶式流量计、电磁流量计、旋涡流量计、阿钮巴流量计、质量流量计等。

　　4．物位仪表：

　　物位仪表主要测量塔器和槽、罐类容器内某种介质的液位或两种不同比重液体的界面及固体物料的料位。液位计中最为常见的是玻璃管液位计、玻璃板液位计，其他还有差压式液位计和浮力式液位计（如浮球液位计、液位开关、浮筒液位计、浮标液位计、钢带液位计、储罐液位称重仪等）。用于固体物料料位检测的有电阻式料位计、电容式料位计、物位开关、重锤探测物位计、音叉料位计、超声波物位计、放射性料位计等。

　　5．成分分析仪表：

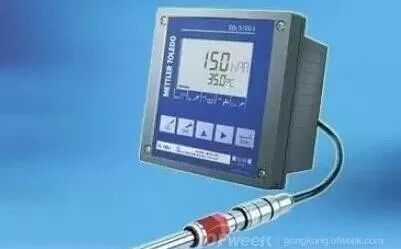

　　成分分析仪表用于检定工艺介质的成分及测定某种组分（或某些组分直至全组分）的含量。按其工作原理可分为电化学式分析仪（如电导仪、工业酸度计、氧化锆分析仪等），热学式分析仪（如热导式分析仪、热化学式分析仪、红外线分析仪）及磁导式分析仪、光电比色分析仪、质谱仪、工业气相色谱仪等。

　　在安装在线成分分析仪表时，一般都需要对所取的样品进行预处理，使样品的状态、温度、压力、流量等参数符合分析仪表工作条件的要求，因此需要配置一些由过滤器、除尘器、干燥容器、冷却器、转子流量计、水封和阀门及管路等组成的管路系统，以对样品进行一般性预处理。

　　对于一些特殊介质（如烟道气脏气样、炉气等高温气样、重油分析取样、腐蚀性组分取样及环境检测取样等），其取样预处理系统则更为完善，这类成品形式的取样预处理系统称为取样预处理装置。

　　另外，还有一些物性检测仪表如水分计、湿度计、密度计、浓度计、浊度计、粘度计等也往往划归成分分析仪表。

　　6．机械量仪表：

　　工业上常用的机械量仪表有测厚仪、热膨胀检测仪、张力检测仪、挠度检测仪以及用于旋转机械（如大型蒸汽透平压缩机等）的轴振动、轴位移、转速检测装置和称重装置（如电子皮带秤，皮带跑偏、打滑检测装置，称重显示仪，称重装袋装置等）。

显示仪表

   此类仪表是指与检测仪表配套用以指示或记录被测参数的瞬时值，如用于指示的比率计、毫伏计等动圈指示仪，数字显示仪和指示或记录温度用的电子电位差计、电子平衡电桥（电子电位差计、平衡电桥还可以附加电动调节器或气动调节器等组成复合型仪表）及具有流量累计功能的积算型仪表。

控制仪表

   控制仪表一方面接受过程检测仪表及变送器的测量信号进行显示，另一方面发出调节信号控制执行器（执行机构及调节阀）的动作，组成闭环控制系统。

　　控制仪表根据信号类型可分为摸拟式控制仪表和数字式控制仪表两大类。

　　1．模拟控制仪表

　　模拟控制仪表包括基地式仪表，单元组合仪表（气动、电动）和组装式仪表。

　　在工业自动化仪表由就地检测显示向集中控制发展过程中，产生了一种集测量、显示、调节功能于一体的仪表，我们称之为基地式调节仪表或简称为基地式仪表。如具有气动调节器的指示记录调节仪以及一些只有单一调节功能的就地调节器（如温度调节器，压力调节器、差压调节器，流量调节器）。

　　2．数字式控制仪表

　　数字式控制仪表包括分散型控制系统(DCS)，可编程序控制器(PLC)，工业控制机(IPC)，安全控制系统(FSC)等。

执行器

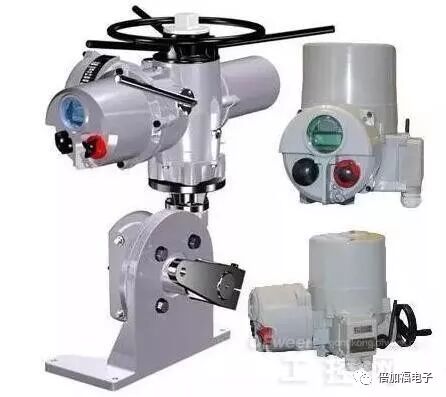

  执行器又称控制阀，由执行机构和阀门两部分组成。按照执行机构的动力源分类有气动控制阀，电动控制阀，液动控制阀和混合型控制阀四大类。气动控制阀按照其执行机构形式又分为薄膜式控制阀，活塞式控制阀和长行程控制阀。

集中监测与控制装置

   集中检测装置即利用检测元件或探测器将被测变量或报警接点信号予以集中显示的装置；集中控制装置则是将一系列被测变量信号按设定程序对执行器进行控制的装置。集中监测与控制装置包括各种数据采集装置、巡回检测装置、信号报警装置、安全检测装置及工业电视及远动装置和顺序控制装置等。

　　集中监测与控制装置一般分为下述几类：

　　1.安全监测装置包括可燃气体检测报警装置、有毒气体检测报警装置、火焰监视器、自动点火装置、燃烧安全保护装置、漏油检漏装置及高阻检测装置等。

　　2.工业电视由摄像机及其附属设备（照明、吹扫、冷却装置及电动转台），显示器及辅助设备（操作器、分配器、补偿器、切换器）等组成。

　　3.远动装置接受输入的变量信号，经过信息处理，进行画面显示报警，并向控制端输出控制信号。

　　4.信号报警装置包括闪光信号报警器、智能闪光报警装置、继电线路报警系统等各种类型的信号报警装置。

　　5.顺序控制装置有继电联锁保护系统、逻辑监控装置、顺序控制装置及智能顺序控制器等。

　　6.数据采集及巡回检测报警装置包括数据采集装置及巡回检测报警仪等。

　自控其他设备

 　此类设备主要有各式（通道式、柜式、框架式、屏式）仪表盘、仪表箱、操作台、保温（保护）箱、供电箱等。

　自控材料

   自控材料指仪表安装所需要的材料，其品种繁多，如导压配管（无缝钢管、不锈钢管、高压管）、供气配管（镀锌钢管、黄铜管），气信号配管（紫铜管、铜管缆、尼龙管缆，接管箱），电气配管材料（焊接钢管、镀锌钢管），各类配管中的阀门、法兰及管件，自控用电气设备材料（电缆、导线、接线箱、电气设备及元件），仪表电缆桥架，用于制作仪表设备支架、托架的角钢、槽钢等型钢金属材料，伴热隔热材料及防腐刷油材料等。

自动化工程师需要了解的知识

导读： 工业场合，温度是涉及最多的一个参数。温度高了停止加热，温度低了，开始加热，或者将温度，最终稳定在100℃左右，这些看上去很简单的温度控制，在工业场合，应用十分广泛的。而数显表，是实现这块温度上下限控制，最经济又可靠的产品。

案例一：温度报警控制

工业场合，温度是涉及最多的一个参数。温度高了停止加热，温度低了，开始加热，或者将温度，最终稳定在100℃左右，这些看上去很简单的温度控制，在工业场合，应用十分广泛的。而数显表，是实现这块温度上下限控制，最经济又可靠的产品。

曾经有位搞技术的朋友，原本打算用PLC对设备上四个温度点进行监控，结果一套算下来，发现超预算了。后来问到我，有没有直接用于温度控制的仪表，向他推荐了数显表之后，预算一下子降到了三分之一左右，而且实现的温度控制效果一点不差。所以有时候，很多我们忽略的小东西，却能实现很大的四两拨千斤效果，数显表就是很值得推荐的一块。

案例二：温度记录分析

工业场合里面，常常需要对温度变化整个过程进行实时监控。要是派个人，盯着整个现场，记录温度变化过程，这就费时费力，有时候工作人员稍不留神，还容易记错。很多老技术，一般都知道有有纸温度记录仪这个产品，现在听说多的，就变成了无纸记录仪。

无纸记录仪

记录仪是工业生产中，节省人工，提高自动化的一款极好的产品。尤其在温度行业，因为具有绘制温度曲线，能导出一段时间温度数据，配合电脑对现场温度参数实时监控，所以记录仪在温度记录分析领域，有着极大应用前景。

现在年轻的技术，还把记录仪，用到了压力、液位、PH等参数记录中，照样收到了良好的使用效果。

案例三：液体定量控制

在液体计量领域，对生产制作型企业来说，往往会有一次性加水、加酸碱一定量的要求，而且最好一次性加的液体量，能够通过手动输入。这种半自动化的方式，对于像印染化工企业，有着重大的意义。

不仅在生产效率上，借助自动化，能够带来极大提升，而且在生产的产品品质上，也能带来极大飞跃性的质变。

原理分析详解

往往用涡轮或电磁流量计，检测管道内流量，后续用流量定量控制的仪表，或PLC读取流量计输出信号，到达设置值之后，自动停掉后面的泵或者阀。

案例四：压力控制启停

压力控制，尤其是水压力控制，在水处理行业，应用相当广泛。下面分享恒压供水、液压行业两个案例。

1.变频恒压供水

楼宇或供水管网里面，往往需要将压力恒定控制在某个特定值附近（如1.0MPa）。这时候，往往搭配压力变送器（要求较高场合）、或者远传压力表（控制精度不高），作为现场压力测量仪表。压力信号直接进变频器，利用变频器本身的PID控制功能，调节后面泵或者阀等，将压力值稳定在一定范围。

2.液压设备启停

很多压力控制场合，往往是加压到一定压力时，就要求停止加压。或者在保压测试时，一段时间内，压力低于某个值时，需要进行报警。这时候，往往用到一体化集成压力值显示、报警输入、开关量控制输出三种功能的数显压力控制器。

一台数显压力控制器，集成了很多的功能，在压力控制点较少的场合，选用这种小的压力控制仪表，能减少很多不必要的接线麻烦，又能达到较好的压力控制效果。

五.pH酸碱度在线监测

一般pH值检测，很多场合下，往往用到专门的实验仪器，对溶液进行检测，就能得到pH值。可是，有时候一锅料，往往是加酸碱进行中和反应，如果每次都是这样检测，人工作量就非常巨大了，而且存在很大的安全隐患。

这时候，采用一台在线pH计，实现监测pH值，不仅可以实时监控，而且可以对酸碱值进行高位与低位报警设置。也可以与PLC配合，搭建一套自动加酸碱的控制系统。

不过要特别注意的是，选用pH计时，一定要确定测量溶液的温度变化范围。另外，由于实时监测，一般一个月左右，最好对电极进行一次保养。超过使用半年的电极，最好进行更换。

最后总结：

以上总结的五大类，就是日常工业生产中，常碰到的一些较多的案例，希望能够帮到大家。

各种自动化仪表选型知识大全

仪表在工业生产过程中，起着对工艺参数进行检测、显示、记录或控制的重要作用。工艺生产过程的检测是了解和控制工业生产的基本手段，只有在任何时刻都能准确地了解工艺过程的全貌，并进行控制，才能保证生产过程顺利，并以高的生产率、小的消耗生产出合格的产品。

　　所以，别看仪表不起眼，却是最不可缺少的！今天小编带大家学习各类仪表的选型，非常全面！

　　今天小为大家介绍自动化仪表、温度仪表、压力仪表、流量仪表、物位仪表的选型。

　　Ⅰ、自动化仪表选型的一般原则

　　检测仪表（元件）及控制阀选型的一般原则如下：

　　1.工艺过程的条件

　　工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。

　　2.操作上的重要性

　　各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。

　　3.经济性和统一性

　　仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。

　　为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。尽量选用同一系列、同一规格型号及同一生产厂家的产品。

　　4.仪表的使用和供应情况

　　选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。

　　Ⅱ、温度仪表的选型

　　一、一般原则

　　1 单位及标度（刻度）

　　温度仪表的标度（刻度）单位，统一采用摄氏温度（℃）。

　　2 检出（测）元件插入长度

　　插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度。

　　在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用。

　　检出（测）元件保护套材质不应低于设备或管道材质。如定型产品保护套太薄或不耐腐蚀（如铠装热电偶），应另加保护套管。

　　安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出（测）元件和变送器等，应选用防爆型。

　　二、就地温度仪表的选型

　　1 精确度等级

　　一般工业用温度计：选用1.5级或1级。

　　精密测量和实验室用温度计：应选用0.5级或0.25级。

　　2 测量范围

　　最高测量值不大于仪表测量范围上限值的90％，正常测量值在仪表测量范围上限值的1／2左右。

　　压力式温度计测量值应在仪表测量范围上限值的1／2～3／4之间。

　　3 双金属温度计

　　在满足测量范围、工作压力和精确度的要求时，应优先选用。

　　表壳直径一般选用φ100mm，在照明条件较差、位置较高及观察距离较远的场所，应选用φ150mm。

　　仪表外壳与保护管连接方式，一般应选用万向式，也可以按照观测方便的原则选用轴向式或径向式。

　　4 压力式温度计

　　适用于－80℃以下低温、无法近距离观察、有振动及精确度要求不高的就地或就地盘显示。

5 玻璃温度计

　　仅用于测量精确度较高、振动较小、无机械损伤、观察方便的特殊场合。但是，由于汞害，不宜使用玻璃水银温度计。

　　6 基地式仪表

　　就地或就地盘装测量、控制（调节）仪表，宜选用基地式温度仪表。

　　7 温度开关

　　适用于温度测量需要接点讯号输出的场合。

　　三、集中温度仪表的选型

　　1 检出（测）元件

　　（1）根据温度测量范围，选用相应分度号的热电偶、热电阻或热敏电阻。

　　（2）热电偶适用于一般场合。热电阻适用于无振动场合。热敏电阻适用于要求测量反应速度快的场合。

　　（3）根据测量对象对响应速度的要求，可选用下列时间常数的检出（测）元件：

　　热电偶：600s、100s和20s三级；

　　热电阻：90～180s、30～90s、10～30s和＜10s四级；

　　热敏电阻：＜1s。

　　（4）根据使用环境条件，按下列原则选用接线盒：

　　普通式：条件较好的场所；

　　防溅式、防水式：潮湿或露天的场所；

　　隔爆式：易燃、易爆的场所；

　　插座式：仅适用于特殊场合。

　　（5）一般情况可选用螺纹连接方式，对下列场合应选用法兰连接方式：

　　在设备、衬里管道和有色金属管道上安装；

　　结晶、结疤、堵塞和强腐蚀性介质：

　　易燃、易爆和剧毒介质。

　　（6）在特殊场合下使用的热电偶、热电阻：

　　温度高于870℃、氢含量大于5％的还原性气体、惰性气体及真空场合，选用钨铼热电偶或吹气热电偶；

　　设备、管道外壁和转体表面温度，选用表面或铠装热电偶、热电阻；

　　含坚硬固体颗粒介质，选用耐磨热电偶；

　　在同一个检出（测）元件保护套管中，要求多点测温时，选用多点（支）热电偶；

　　为了节省特殊保护管材料（如钽），提高响应速度或要求检出（测）元件弯曲安装时，可选用铠装热电偶。

　　2 变送器

　　与接受标准信号显示仪表配套的测量或控制系统，选用变送器。

　　在满足设计要求的情况下，推荐选用测量和变送一体化的变送器。

　　3 显示仪表

　　（1）单点显示选用一般指示仪，多点显示宜选用数字式指示仪，要求查阅历史数据的，宜选用一般记录仪。

　　（2）信号报警系统，宜选用带接点讯号输出的指示仪或记录仪。

　　（3）多点记录宜选用中型记录仪（如30点记录仪）。

　　4 附属设备的选型

　　（1）当多点共用一台显示仪表时，应选用质量可靠的切换开关。

　　（2）采用热电偶测量1600℃以下的温度，当冷端温度变化使测量系统不能满足精确度要求，而配套显示仪表又无冷端温度自动补偿功能时，应选用冷端温度自动补偿器。

　　（3）补偿导线

　　a.根据热电偶的支数、分度号和使用环境条件，应选用符合要求的补偿导线或补偿电缆。

　　b.按使用环境温度选用不同级别补偿导线或补偿电缆：

　　－20～＋100℃选用普通级；

　　－40～＋250℃选用耐热级。

　　c.有间断电加热或强电、磁场的场所，应选用屏蔽补偿导线或屏蔽补偿电缆。

　　d.补偿导线的截面积，应按其敷设长度的往复电阻值，以及配套显示仪表、变送器或计算机接口允许输入外部电阻来确定。

Ⅲ、压力仪表的选型

　　一、压力表的选择

　　1 按照使用环境和测量介质的性质选择

　　（1）在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，宜选用密闭式全塑压力表。

　　（2）稀硝酸、醋酸、氨类及其它一般腐蚀性介质，应选用耐酸压力表、氨压力表或不锈钢膜片压力表。

　　（3）稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。其膜片或隔膜的材质，必须根据测量介质的特性选择。

　　（4）结晶、结疤及高粘度等介质，应选用膜片压力表。

　　（5）在机械振动较强的场合，应选用耐震压力表或船用压力表。

　　（6）在易燃、易爆的场合，如需电接点讯号时，应选用防爆电接点压力表。

　　（7）下列测量介质应选用专用压力表：

　　气氨、液氨：氨压力表、真空表、压力真空表；

　　氧气：氧气压力表；

　　氢气：氢气压力表；

　　氯气：耐氯压力表、压力真空表；

　　乙炔：乙炔压力表；

　　硫化氢：耐硫压力表；

　　碱液：耐碱压力表、压力真空表。

　　2 精确度等级的选择

　　（1）一般测量用的压力表、膜盒压力表和膜片压力表，应选用1.5级或2.5级。

　　（2）精密测量和校验用压力表，应选用0.4级、0.25级或0.16级。

　　3 外型尺寸的选择

　　（1）在管道和设备上安装的压力表，公称直径为φ100mm或φ150mm。

　　（2）在仪表气动管路及其辅助设备上安装的压力表，公称直径为φ60mm。

　　（3）安装在照度较低、位置较高以及示值不易观测场合的压力表，公称直径为φ200mm或φ250mm。

　　4 测量范围的选择

　　（1）测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的2／3～1／3。

　　（2）测量脉动压力（如：泵、压缩机和风机等出口处压力）时，正常操作压力值应在仪表测量范围上限值的1／2～1／3。

　　（3）测量高、中压力（大于4MPa）时，正常操作压力值不应超过仪表测量范围上限值的1／2。

　　5 单位及标度（刻度）

　　（1）压力仪表一律使用法定计量单位。即：帕（Pa）、千帕（kPa）和兆帕（MPa）。

　　（2）对于涉外设计项目和引进仪表，可以采用国际通用标准或相应的国家标准。

　　二、变送器、传感器的选择

　　（1）以标准信号（4～20mA）传输时，应选用变送器。

　　（2）易燃、易爆场合，应选用气动变送器或防爆型电动变送器。

　　（3）结晶、结疤、堵塞、粘稠及腐蚀性介质，应选用法兰式变送器。与介质直接接触的材质，必须根据介质的特性选择。

　　（4）使用环境较好、测量精确度和可靠性要求不高的场合，可以选用电阻式、电感式远传压力表或霍尔压力变送器。

　　（5）测量微小压力（小于500Pa）时，可选用微差压变送器。

　　三、安装附件的选择

　　（1）测量水蒸汽和温度大于60℃的介质时，应选用螺旋型或U型弯管。

　　（2）测量易液化的气体时，若取压点高于仪表，应选用分离器。

　　（3）测量含粉尘的气体时，应选用除尘器。

　　（4）测量脉动压力时，应选用阻尼器或缓冲器。

　　（5）在使用环境温度接近或低于测量介质的冰点或凝固点时，应采取绝热或伴热措施。

　　（6）下列场合应选用仪表保护（温）箱。

　　露天安装的压力开关和变送器。

　　在有严重大气腐蚀、多粉尘和其它有害物质的厂房内安装的压力开关和变送器。

　　Ⅳ、流量仪表的选型

　　一、一般原则

　　1 刻度选择

　　仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。

　　（1）方根刻度范围

　　最大流量不超过满刻度的95％；

　　正常流量为满刻度的70％～85％；

　　最小流量不小于满刻度的30％。

　　（2）线性刻度范围

　　最大流量不超过满刻度的90％；

　　正常流量为满刻度的50％～70％；

　　最小流量不小于满刻度的10％。

2 仪表精确度

　　用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。

　　（1）用于燃料进出厂结算的计量，±0.1％；

　　（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；

　　（3）用于工业及民用水的计量，±2.5％；

　　（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；

　　（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；

　　（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；

　　（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。

　　3 流量单位

　　体积流量用m3/h、l/h；

　　质量流量用kg/h、t/h；

　　标准状态下气体体积流量用Nm3/h（0℃，0.1013MPa）。

　　二、一般流体、液体、蒸汽流量测量仪表的选型

　　1 差压式流量计

　　（1）节流装置

　　①标准节流装置

　　一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。标准节流装置的选用，必须符合GB2624-8l的规定或国际标准ISO5167-1980。如有新的国家标准规定，应执行新规定。

　　②非标准节流装置

　　符合下列条件者，可选用文丘里管：

　　要求低压力损耗下的精确测量；

　　被测介质为干净的气体、液体；

　　管道内径在100～800mm范围；

　　流体压力在1.0MPa以内。

　　符合下列条件者，可选用双重孔板：

　　被测介质为干净气体、液体；

　　雷诺数大于（等于）3000、小于（等于））300000范围内。

　　符合下列条件者，可选1／4圆喷嘴：

　　被测介质为干净气体、液体；

　　雷诺数大于200、小于100000范围内。

　　符合下列条件者，可选圆缺孔板：

　　被测介质在孔板前后可能产生沉淀物的脏污介质（如高炉煤气、泥浆等）；

　　必须具有水平或倾斜的管道。

　　③取压方式的选择

　　应考虑整个工程尽量采用统一的取压方式。

　　一般采用角接取压或法兰取压方式。

　　根据使用条件和测量要求，可采用径距取压等其它取压方式。

　　（2）差压变送器差压范围的选择

　　差压范围的选择应根据计算确定，一般情况下根据流体工作压力高低不同宜选：

　　低差压：6kPa，10kPa；

　　中差压：16kPa，25kPa；

　　高差压：40kPa，60kPa。

　　（3）提高测量精确度的措施

　　温度压力波动较大的流体，应考虑温度压力补偿措施；

　　当管道直管段长度不足或管道内产生旋转流时，应考虑流体校正措施，增选相应管径的整流器。

　　（4）特殊型差压流量计

　　①蒸汽流量计

　　饱和蒸汽的流量，当要求的精确度不高于2.5级，并为就地或远传积算时，可采用蒸汽流量计。

　　②内藏孔板式流量计

　　无悬浮物的洁净液体、蒸汽、气体的微小流量测量，当量程比不大于3∶l，测量精度要求不高，管道通径DN＜50mm时，可选用内藏孔板流量计。测蒸汽时，蒸汽温度不大于120℃。

　　2 面积式流量计

　　当要求精度不高于1.5级，量程比不大于10∶1时，可选用转子流量计。

　　（1）玻璃转子流量计

　　中小流量、微小流量，压力小于1MPa，温度低于100℃的洁净透明、无毒、无燃烧和爆炸危险且对玻璃无腐蚀无粘附的流体流量的就地指示，可采用玻璃转子流量计。

（2）金属管转子流量计

　　①普通型金属管转子流量计

　　对易汽化、易凝结、有毒、易燃、易爆不含磁性物质、纤维和磨损物质，以及对不锈钢（1Crl8Ni9Ti）无腐蚀性的流体中小流量测量，当需就地指示或远传信号时，可选用普通型金属管转子流量计。

　　②特殊型金属管转子流量计

　　带夹套的金属管转子流量计

　　当被测介质易结晶或汽化或高粘度时，可选用带夹套金属管转子流量计。在夹套中通以加热或冷却介质。

　　防腐型金属管转子流量计

　　对有腐蚀性介质流量测量，可采用防腐型金属管转子流量计。

　　（3）转子流量计

　　要求垂直安装，倾斜度不大于5°。流体应自下而上，安装位置应振动较小，易于观察和维护，应设上、下游切断阀和旁路阀。对脏污介质，必须在流量计的进口处加装过滤器。

　　3 速度式流量计

　　（1）靶式流量计

　　粘度较高，含少量固体颗粒的液体流量测量，当要求精确度不高于1.5级，量程比不大于3∶1时，可采用靶式流量计。

　　靶式流量计一般安装在水平管道上。前直管段长度为15～40D，后直管段长度为5D。

　　（2）涡轮流量计

　　洁净的气体及运动粘度不大于5×10-6m2／s的洁净液体的流量测量，当要求较精确计量，量程比不大于10∶1时，可采用涡轮流量计。

　　涡轮流量计应安装在水平管道上，使液体充满整个管道，并设上、下游截止阀和旁路阀，以及在上游设过滤器，下游设排放阀。

　　直管段长度：上游不少于20D，下游不少于5D。

　　（3）旋涡流量计（卡门涡街流量计或涡街流量计）

　　洁净气体、蒸汽和液体的大中流量测量，可选用旋涡流量计。低速流体及粘度大于20×10-3pa·s液体的测量，不宜选用旋涡流量计。选用时应对管道流速进行验算。

　　该流量计具有压力损失较小、安装方便的特点。

　　对直管段要求：上游为15～40D（视配管情况而定）；上游加整流器时，上游不小于10D；下游至少为5D。

　　（4）水表

　　就地累积水的流量，当量程比要求小于30∶1时，可采用水表。

　　水表安装于水平管道上，并要求直管段长度为：上游不少于8D，下游不少于5D。

三、腐蚀、导电或带固体微粒流量测量仪表的选型

　　1 电磁流量计

　　用于电导率大于10μS／cm的液体或均匀的液固两相介质流量测量。具有良好的耐腐蚀性和耐磨性，无压力损失。可测量各种强酸、强碱、盐、氨水、泥浆、矿浆、纸浆等介质。

　　安装方向可以垂直、水平，也可倾斜，垂直安装时，液体必须自下而上。对液固两相介质，最好是垂直安装。

　　当安装在水平管道上时，应使液体充满管段，并应使变送器的电极处于同一水平面上；直管段长度，上游不少于5～10D，下游不小于3～5D或无要求（厂家不同，要求不同）。

　　变送器不应设置在磁场强度大于398A／m的场所。

　　2 非标准节流装置

　　见前述。

　　四、高粘度流体流量测量仪表的选型

　　1 容积式流量计

　　（1）椭圆齿轮流量计

　　洁净的、粘度较高的液体，要求较准确的流量测量，当量程比小于10∶1时，可采用椭圆齿轮流量计。

　　椭圆齿轮流量计应安装在水平管道上，并使指示刻度盘面处于垂直平面内；应设上、下游切断阀和旁路阀。上游应设过滤器。

　　对微流量，可选用微型椭圆齿轮流量计。

　　当测量各种易气化介质时，应增设消气器。

　　（2）腰轮流量计

　　洁净的气体或液体，特别是有润滑性的油品，精确度要求较高的流量测量，可选腰轮流量计。

　　流量计应水平安装，设置旁通管路，进口端装过滤器。

　　（3）刮板流量计

　　连续测量封闭管道中的液体流量，特别是各种油品的精确计量，可选用刮板流量计。

　　刮板流量计的安装，应使流体充满管道，并应水平安装，使计数器的数字处于垂直的方向上。

　　当测量各种油品并要求精确计量时，应增设消气器。

　　2 靶式流量计

　　粘度较高，含少量固体颗粒的液体流量测量，当要求精确度不高于1.5级，量程比不大于3∶1时，可采用靶式流量计。

　　靶式流量计一般安装在水平管道上。前直管段长度为15～40D，后直管段长度为5D。

　　五、大管径流量测量仪表的选型

　　当管径大时，压损对能耗有显着影响。常规流量计价格贵，当压损大时，可根据情况选用笛形均速管、插入式涡街、插入式涡轮、电磁流量计、文丘里管、超声波流量计。

　　1 笛形均速管流量计

　　洁净气体、蒸汽、粘度小于0.3Pa·s的洁净液体的流量测量，当要求压力损失较小时，可选用笛形均速管流量计。

　　笛形均速管安装在水平管道上，直管段长度：上游不少于6～24D，下游不少于3～4D。

　　2 插入式涡轮流量计、插入式旋涡流量计、电磁流量计、文丘里管

　　见前述。

　　六、新型流量测量仪表的选型

　　1 超声波流量计

　　凡能导声的流体均可选用超声波流量计，除一般介质外，对强腐蚀性、非导电、易燃易爆、放射性等恶劣条件下工作的介质，当无法采用接触式测量时，可采用超声波流量计。

　　2 质量流量计

　　需直接精确测量液体、高密度气体和浆体的质量流量时，可选用质量流量计。

　　质量流量计可以不受流体温度、压力、密度或粘度变化的影响而提供精确可靠的质量流量数据。

　　质量流量计可在任何方向安装，不需直管段。

　　七、粉粒及块状固体流量测量仪表的选型

　　1 冲量式流量计

　　自由落下的粉粒及块状固体流量测量，当要求封闭传送物料时，宜选用冲量式流量计；冲量流量计适用于任意粒度的各种散料，且在尘埃极多的情况下也能准确计量，但散料的料重不得大于预定冲料板重量的5％。

　　冲量式流量计的安装，要求物料必须保证自由落下，不得有外加力作用于被测物体上。冲板安装角度、进料口与冲板间角度及高度有一定要求，并与量程选择有一定关系，选用前应进行计算。

　　2 电子皮带称

　　用于皮带输送的固体流量测量，安装在符合标准性能的皮带输送机上。其称框安装要求严格，称框在皮带上的位置与落料口的距离对测量精度都有影响，应选择好安装位置。

　　3 轨道衡

　　铁路货车的连续自动称量宜选择动态轨道衡。

　　Ⅴ、物位仪表的选型

　　一、一般原则

　　（1）应深入了解工艺条件、被测介质的性质、测量控制系统要求，以便对仪表的技术性能和经济效果做出充分评价，使其在保证生产稳定、提高产品质量、增加经济效益等方面起到应有的作用。

　　（2）液面和界面测量应选用差压式仪表、浮筒式仪表和浮子式仪表。当不满足要求时，可选用电容式、电阻式（电接触式）、声波式等仪表。

　　料面测量应根据物料的粒度、物料的安息角、物料的导电性能、料仓的结构形式及测量要求进行选择。

　　（3）仪表的结构形式和材质，应根据被测介质的特性来选择。主要考虑的因素为压力、温度、腐蚀性、导电性；是否存在聚合、粘稠、沉淀、结晶、结膜、气化、起泡等现象；密度和密度变化；液体中含悬浮物的多少；液面扰动的程度以及固体物料的粒度。

　　（4）仪表的显示方式和功能，应根据工艺操作及系统组成的要求确定。当要求信号传输时，可选择具有模拟信号输出功能或数字信号输出功能的仪表。

　　（5）仪表量程应根据工艺对象的实际需要显示的范围或实际变化范围确定。除供容积计量用的物位仪表外，一般应使正常物位处于仪表量程的50％左右。

　　（6）仪表精度应根据工艺要求选择，但供容积计量用的物位仪表，其精度等级应在0.5级以上。

　　（7）用于可燃性气体、蒸汽及可燃性粉尘等爆炸危险场所的电子式物位仪表。应根据所确定的危险场所类别以及被测介质的危险程度，选择合适的防爆结构型式或采取其他的防护措施。

　　（8）用于腐蚀性气体及有害粉尘等场所的电子式物位仪表，应根据使用环境条件，选择合适的外壳防护型式。

　　二、液面和界面测量仪表的选型

　　1 差压式测量仪表

　　（1）对于液面连续测量，宜选用差压式仪表。

　　对于界面测量，可选用差压式仪表，但要求总液面应始终高于上部取压口。

　　（2）对于测量精度要求高，测量系统需要较为复杂的精确运算，而一般模拟仪表难以达到时，可选用差压式智能变送仪表，其精度为0.2级以上。

　　（3）对于在正常工况下液体密度有明显变化时，不宜选用差压式仪表。

　　（4）腐蚀性液体、结晶性液体、粘稠性液体、易汽化液体、含悬浮物液体宜选用平法兰式差压仪表。

　　高结晶的液体、高粘度的液体、结胶性的液体、沉淀性的液体宜选用插入式法兰差压仪表。

　　以上被测介质的液面，如果气相有大量冷凝物、沉淀物析出，或需要将高温液体与变送器隔离，或更换被测介质时，需要严格净化测量头的，可选用双法兰式差压仪表。

　　（5）腐蚀性液体、粘稠性液体、结晶性液体、熔融性液体、沉淀性液体的液面在难于使用法兰式差压仪表测量时，可采用吹气或冲液的方法，配合普通压力表、压力变送仪表或差压变送仪表进行测量。

　　（6）对于在环境温度下，气相可能冷凝、液相可能汽化，或气相有液体分离的对象，在难以使用法兰式差压仪表而用普通差压仪表进行测量时，应视具体情况分别设置隔离器、分离器、汽化器、平衡容器等部件，或对测量管线保温、伴热。

　　（7）用差压式仪表测量锅炉汽包液面时，应采用温度补偿型双室平衡容器。

　　（8）差压式仪表的正、负迁移量应在选择仪表量程时加以考虑。

　　2 浮筒式测量仪表

　　（1）对于测量范围在2000mm以内，比密度为0.5～1.5的液体液面连续测量，以及测量范围在1200mm以内，比密度差为0.1～0.5的液体界面连续测量，宜选用浮筒式仪表。

　　真空对象、易汽化的液体宜选用浮筒式仪表。

　　就地液位指示或调节宜选用气动浮筒式仪表。

　　浮筒式仪表必须用于清洁液体。

　　（2）选用浮筒式仪表，当精度要求较高，信号要求远传时，宜选用力平衡型；当精度要求不高，就地指示或调节时，可选用位移平衡型。

　　（3）对于开口储槽、敞口储液池的液面测量，宜选用内浮筒；对于在操作温度下不结晶、不粘稠、但在环境温度下可能结晶或粘稠的液体对象，也宜选用内浮筒。对于不允许停车的工艺设备，不应选用内浮筒，而应选用外浮筒。对于高粘稠、结晶或高温的液体对象，不应选用外浮简。

　　（4）内浮筒仪表在容器内液体扰动较大时，应加装防扰动影响的平稳套管。

　　（5）电动浮筒仪表用于被测液位波动频繁的场合，其输出信号应加阻尼器。

　　3 浮子式测量仪表

　　（1）对于大型储槽清洁液体液面的连续测量和容积计量，以及各类储槽清洁液体液面和界面的位式测量，应选用浮子式仪表。

　　（2）脏污的液体，以及环境温度下结冻的液体，不宜采用浮子式仪表。粘性液体的连续测量和多点位式测量，也不宜采用浮子式仪表。

　　（3）浮子式测量仪表用于界面测量时，两种液体的比密度应恒定，且比密度差不应小于0.2。

　　（4）内浮子式液位仪表用于大型储槽液面测量时，为防止浮子的飘移，应备有导向设施；为防止浮子受液面扰动的影响，应加装平稳套管。

　　（5）大型储槽液体的液位或容积连续计量，对测量精度要求较高的单储槽或多储槽，宜选用光导式液面计；对测量精度要求一般的单储槽可选用钢带浮子式液面计。对要求高精度连续计量液位、界面、容积和质量的单储槽或多储槽，应选用储罐测量系统。

　　（6）开口储槽、敞口储液池的液面多点位式测量，以及有腐蚀性、毒性等危险液体的多点位式测量，宜选用磁性浮子式液面计。

　　（7）粘性液体的位式测量，宜选用杠杆式浮子液位控制器。

　　4 电容式测量仪表

　　（1）对于腐蚀性液体、沉淀性流体以及其他化工工艺介质的液面连续测量和位式测量，宜选用电容式液面计。

　　用于界面测量时，两种液体的电气性能必须符合产品的技术要求。

　　（2）电容液面计的具体型号、电极结构型式、电极材料，应根据被测介质的电气性能、容器的材质等因素确定。

　　（3）对于不粘滞非导电性液体，可采用轴套筒式的电极；对于不粘滞导电性液体，可采用套管式的电极；对于易粘滞非导电性液体，可采用裸电极，电极表面应选择具有与被测液体亲和力小的材料或采用自动清洗的措施。

　　（4）电容液面计不能用于易粘滞的导电性液体液面的连续测量。

　　（5）电容式测量仪表易受电磁干扰的影响，应选用屏蔽电缆，或采取其他抗电磁干扰的措施。

　　（6）用于位式测量的电容液面计，宜采用水平安装型；用于连续测量的电容液面计，宜采用垂直安装型。

　　5 电阻式（电接触式）测量仪表

　　（1）对于腐蚀性导电液体液面的位式测量，以及导电液体与非导电液体的界面位式测量，可选用电阻式（电接触式）仪表。

　　（2）对于容易使电极结垢的导电液体，以及工艺介质在电极间发生电解现象时，一般不宜选用电阻式（电接触式）仪表。对于非导电、易粘附电极的液体，不得选用电阻式（电接触式）仪表。

　　6 静压式测量仪表

　　（1）对于深度为5m～100m的供水池、水井、水库的液面连续测量，应选用静压式仪表。

　　对于无压容器内的液面连续测量，可选用静压式仪表。

　　（2）在正常工况下，液体密度有明显变化时，不宜选用静压式仪表。

　　7 声波式测量仪表

　　（1）对于普通物位仪表难以测量的腐蚀性液体、高粘性液体、有毒性液体等液面的连续测量和位式测量，宜选用声波式测量仪表。

　　（2）声波式仪表的具体型号、结构型式，应根据被测介质的特性等因素确定。

　　（3）声波式仪表必须用于可反射和传播声波的容器液面测量，不得用于真空容器。不宜用于含气泡的液体和含固体颗粒物的液体。

　　（4）对于内部有影响声波传播的障碍物的容器，不宜采用声波式仪表。

　　（5）对于连续测量液面的声波式仪表，如果被测液体温度、成份变化比较显着，应考虑对声波传播速度的变化进行补偿，以提高测量的精度。

　　（6）检测器和转换器之间的电缆，应采用屏蔽电缆，或考虑采用防电磁干扰的措施。

　　8 微波式测量仪表

　　（1）对于普通液位仪表难以高精度测量的大型固定顶罐、浮顶罐内腐蚀性液体、高粘度液体、有毒液体的液位连续测量，应选用微波式测量仪表。

　　微波式测量仪表测量方法采用特定频率范围内的微波连续扫描，液位和天线之间的距离变化时，传感信号与反射信号之间产生频率差，频率差与液位和天线之间的距离成正比，因此测定频率差可转换得出液位。

　　（2）天线的结构形式及材质，应根据被测介质的特性、储罐内压力等因素确定。

　　（3）对于内部有影响微波传播的障碍物的储罐，不宜采用微波式仪表。

　　（4）对于罐内水蒸汽和烃类蒸汽的密度在正常工况下有显着变化时，应考虑对微波传播速度的变化进行补偿；对于沸腾的或扰动的液面，应考虑采取变径喇叭筒的静止管道及其它补偿措施，以提高测量精度。

　　9 核辐射式测量仪表

　　（1）对于高温、高压、高粘度、强腐蚀、易爆、有毒介质液面的非接触式连续测量和位式测量，在使用其他液位仪表难以满足测量要求时，可选用核辐射式仪表。

　　（2）辐射源的强度应根据测量要求进行选择，同时应使射线通过被测对象后，在工作现场的射线剂量应尽量小，安全剂量标准应符合现行的《辐射防护规定》（GB8703-88），否则，应充分考虑隔离屏蔽等防护措施。

　　（3）辐射源的种类应根据测量要求和被测对象的特点，如被测介质的密度、容器的几何形状、材质及壁厚等因素进行选择。当射源强度要求较小时，可选用镭（Re）；当射源强度要求较大时，可选用铯137（Csl37）；用于厚壁容器要求穿透能力强时，可选用钴60（Co60）。

　　（4）为避免由于辐射源衰变而引起的测量误差，提高运行的稳定性和减少校验次数，测量仪表应能对衰变进行补偿。

　　10 激光式测量仪表

　　（1）对于结构复杂或有机械障碍的容器，以及按常规的方法难以安装的容器的液面连续测量，应选用激光式测量仪表。

　　（2）对于无反射的完全透明液体，不能采用激光式测量仪表。

　　三、料面测量仪表的选型

　　1 电容式测量仪表

　　（1）对于颗粒状物料和粉粒状物料，如：煤、塑料单体、肥料、砂子等料面连续测量和位式测量，宜选用电容式测量仪表。

　　（2）检测器的延伸电缆应采用屏蔽电缆，或考虑采用防电磁干扰的措施。

　　2 声波式测量仪表

　　（1）对于无振动或振动小的料仓、料斗内粒度为10mm以下的颗粒物状料面的位式测量，可选用音叉料位计。

　　（2）对于粒度为5mm以下的粉粒状物料的料面位式测量，应选用声阻断式超声料位计。

　　（3）对于微粉状物料的料面连续测量和位式测量，宜选用反射式超声料位计。反射式超声料位计不宜用于有粉尘弥漫的料仓、料斗的料面测量，也不宜用于表面不平整的料位测量。

　　3 电阻式（电接触式）测量仪表

　　（1）对于导电性能良好或导电性能差，但含有水份的颗粒状和粉粒状物料，如：煤、焦炭等料面的位式测量，可选用电阻式测量仪表。

　　（2）必须满足产品规定的电极对地电阻的数值，以保证测量的可靠性和灵敏度。

　　4 微波式测量仪表

　　（1）对于高温、粘附性大、腐蚀性大、毒性大的块状、颗粒状物料的料面位式测量和连续测量，宜选用微波式测量仪表。

　　（2）不宜用于表面不平整的料位测量。

　　5 核辐射式测量仪表

　　（1）对于高温、高压、粘附性大、腐蚀性大、毒性大的块状、颗粒状、粉粒状物料的料面位式测量和连续测量，可选用核辐射式测量仪表。

　　（2）其它要求应符合前述的规定。

　　6 激光式测量仪表

　　（1）对于结构复杂或有机械障碍的容器，以及按常规的方法难以安装的容器的料面连续测量，应选用激光式测量仪表。

　　（2）对于无反射的完全透明物料，不能采用激光式测量仪表。

　　7 阻旋式测量仪表

　　（1）对于承压较小、无脉动压力的料仓、料斗，物料比密度为0.2以上颗粒状和粉粒状物料料面的位式测量，可选用阻旋式测量仪表。

　　（2）旋翼的尺寸应根据物料的比密度选取。

　　（3）为避免物料撞击旋翼造成仪表误动作，应在旋翼上方设置保护板。

　　8 隔膜式测量仪表

　　（1）对于料仓、料斗内颗粒状或粉粒状物料料面的位式测量，可选用隔膜式测量仪表。

　　（2）由于隔膜的动作易受粉粒附着的影响和粉粒流动压力的影响，不能用于精度要求较高的场合。

　　9 重锤式测量仪表

　　（1）对于料位高度大，变化范围宽的大型料仓、散装仓库以及敞开或密闭无压容器内的块状、颗粒状和附着性不大的粉粒状物料的料面定时连续测量，应选用重锤式测量仪表。

　　（2）重锤的形式应根据物料的粒度、干湿度等因素选取。

　　（3）对于有粉尘弥漫严重的料仓、容器的料位测量，应使用带吹气装置的重锤式测量仪表。
